    Forum Index > SHAPE > Tes projets


    Hydrophil

    1004 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Twint Tip hybride Wave project

    longueur : 145 cmlargeur : 42 cm
    pont :
    plat
    rail :
    tail :
    carene :Concave entre les pieds
    épaisseur du centre : 12
    épaisseur des tips: 3 Ã 4
    noyau: Airex 80%
    Ayous 20%
    stratification: KRen ABS
    Dessous spatule Carbone
    Pont Carbone

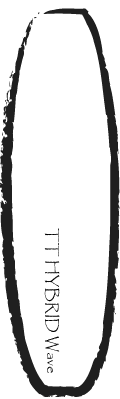

    outline:
    scoop: A affiner
    15 mm arrière
    40/50 mm avant
    avant
    Premier jet du projet en réflexion depuis quelques temps déjà .
    Les lattes d'Ayous et d'Airex sont découpées, collage ce soir si tout va bien.
    PS : Pierrick, même si tu es en vacances et vu l'évolution des pratiques, tu vas pouvoir rajouter "Longue Distance" dans les types de boards. Bonnes vacances à toi.
    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 22/11/08 18:58

    Hydrophil

    1004 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Voici le tail corrigé et la répartition Airex (vert pale) et Ayous/Samba (maron clair) du noyau

    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 28/07/08 14:35

    thermikboards

    1557 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    très très très original comme board !!! je suis surieux de voir le résultat final et surtout de mettre mes ripatons dans les straps !!
        Le 28/07/08 18:11

    needle974

    269 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Yes, super projet en perspective!les petits tirets blancs sur ton schéma, ce sont des emplacements pour des ailerons supplémentaires (quad?)
    et sinon, à quelle distance des extrémités (tail et nose) envisages-tu de poser les autres ailerons, si c'est pas indiscrêt? mon shape aussi est un swallow tail, et je vais mettre deux ailerons typé wave pas trop grands (6cm) à l'arrière et deux "classiques" de 4.5cm à l'avant.
    merci d'avance pour les conseils!
       Le 29/07/08 07:51

    Hydrophil

    1004 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Mais qui t'a parlé de straps Hubert ???
    Ce n'est pas que je me sois lancé à fond dans le strapless comme Barak mais je me pose encore quelques questions sur le nombre et l'emplacement des inserts. Ta proposition de mettre tes "ripatons" à l'intérieur est donc un peu anticipée mais je te rassure, ce sera du Yéti, ça ne te changera pas beaucoup.
    Pour les ailerons :
    - 4 aux 4 coins en config wave (2 Yéti wave déjà testés à l'arrière / 2 petits à l'avant)
    - 4 à l'arrière en config longue distance + potentiellement 2 sous le nose pour l'agilité
    les emplacements ne sont pas encore totalement déterminés. De toute manière, je partirais sur 4 trous alignés pour avoir une lattitude de réglage longitudinal.
    Update projet : Pas le temps d'aller chercher de la colle PU hier donc le noyau n'a pas avancé
    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 29/07/08 09:48

    blacksail

    4586 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    salut hydro,
    15 a 20 mm de scoop a l'arriere me paraissent vraiment juste. faudrait voir a passer a 3 voir 4cm a mon humble avis. apres la forme va jouer vraiment. maintenant je fais des scoop en trois parti (vu avec pierik lors de la FSP a leucate) et on arrive des choses vraiment interessantes : plat, x^2ou3, x^2ou4.
    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 29/07/08 10:02

    Hydrophil

    1004 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Salut BlackSail (Avec un pseudo comme ça, tu vas maintenant être obligé de passer chez Q34 pour t'équiper en Wainman),
    L'objectif du faible tail rocker est de conserver une ligne de fuite plutôt flat pour les accélération, les cap, les tirrages de bourres sur le bassin et tout ce qui y ressemble et de compenser celui-ci par du flex sur le tail dans les courbes (style shinn wave).
    J'ai fait un test de nav avec la pinpin's board montée en mutant et malgré le faible scoop de celle-ci, la navigation en "marche arrière" passe sans problème.
    Mon analyse est qu'avec son outline bien arrondi côté nose et le maître bau (beau?) avancé, la navigation en marche arrière devrait élever encore plus les ailerons du tail. Suis-je clair ?
    qu'entends-tu par "plat, x^2ou3, x^2ou4" ?
    Du plat au centre (sur combien ?) puis un scoop du type X au carré, au cube ou au cube*x (désolé, je sêche sur le nom de x*x*x*x) ?

    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 29/07/08 18:36

    blacksail

    4586 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Effectivement l'espace entre l'eau et l'aileron dépend su scoop avant bien sur, mais surtout du scoop arriere. Don,c tu peux compenser le faible scoop arriere par un fort scoop avant.
    Pour les formules de scoop, oui c'est ca carré cube et puissance 4.
    un bon vieux ficher excel te done une bonne idée du résultat.
    a+
    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 30/07/08 11:53

    Hydrophil

    1004 message(s)
     Twint Tip hybride Wave :Wave Mutant Light Wind project
    Allez, je déterre ce post pour vous montrer le "faible" avancement du projet. Je n'y ai pas encore touché depuis le retour de vacances, mais vous ne voyez pas tout, j'ai déjà attaqué la K-Ren...


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 22/11/08 18:58
