    HydroPhil

    1004 message(s)

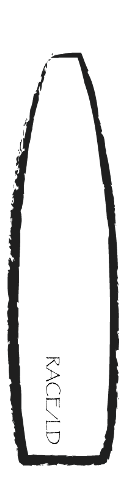

     Race/LD : Race LW Recycled project
    Race/LDproject

    longueur : 180largeur : 56,5
    pont :
    bombé
    rail :
    rond
    tail :
    carene :V+double concave tout le long
    épaisseur du centre : 11 cm
    épaisseur des tips: 10 cm au tail & 6 cm au nose
    noyau: EPS + strat d'origine
    stratification: Patchs EPS ou Airex + FdV
    stance: Large au près et resséré à l'abattée




    Sur une idée lointaine mais ravivée par frameset de flysurf.com http://forum.flysurf.com/fabriquer-planche/planche-race-t56399.html et l'évolution générale de planches de Race, je me suis lancé ce matin dans un nouveau projet "à l'arrache" pour redonner une seconde vie à ma Tiga Gun achetée vers... 1987... et qui croupit depuis quelques années dans mon garage.

    <strong>#rkb4_00_tg.jpg</strong>  <strong>#tkb4_02_tg.jpg</strong>

    Pour les curieux, la Tiga Gun est un flotteur de slalon de 270 sorti vers 1985 non pas en construction durathène (plastique moussé) mais, ce qui en fait tout l'intérêt aujourd'hui, EPS/FdV/Kevlar/Epoxy; à une époque ou 2 shapers intervenaient pour Tiga: Hugues de Turckeim et... Alex Aguera    (Si elle est de lui, je lui demanderais un sticker à mettre dessus )

    Les objectifs du projet :

    • Naviguer plus tôt et traverser les molles plus facilement qu'avec ma planche actuelle,
    • Naviguer à plat,
    • Avoir + de volume pour essayer de passer les virements de bord
    • L'avoir finie avant l'épreuve d'Arcachon se déroulant du 22 au 25 avril,
    • Le fun

    Donc ce matin :

    • sortie de la planche du garage
    • mesurages divers et variés pour déterminer l'emplacement du maître beau, étudier la carêne, les découpes à réaliser, les emplacements de straps
    • découpe du tail à la scie égoïne (2 kg en moins)
    • extraction du boitier de pied de mats avec quelques surprises de construction (450 gr en moins)
    • découpe du nose (250 gr en moins)
    • photos !

    <strong>#rkb4_08_scoop.jpg</strong>

    <strong>#rkb4_07_outline.jpg</strong>

    J'arrive quand même à 6 kg avant de reboucher les trous... ce sera bon pour l'inertie une fois lancée mais il me reste une réserve de gain de poids à investiguer : Les renforts autour du rail de pied de mat :

    Après avoir enlevé 3 vis inox en fond de boitier et malgré les fissures autour de celui-ci, impossible de le faire bouger alors je sors la défonceuse :

    <strong>#rkb4_03_mat.jpg</strong>

    En forçant un peu, j'arrive à l'enlever et sous le boitier je découvre un autre boitier en fibre dans lequel le premier est coullé :

    <strong>#rkb4_04_mat.jpg</strong>

    Sous ce boitier en fibre : du bois
    Sur tout le pourtour du boitier : encore du bois ! Un cp de 1 cm d'épaisseur

    <strong>#rkb4_05_mat.jpg</strong>

    Sous ce bois : Plus rien mais je ne suis pas loin de la carêne (9 cm de profondeur pour 11 cm d'épaisseur max)

    <strong>#rkb4_06_mat.jpg</strong>

    J'ajusterais ce trou et le comblerais avec de l'EPS avant de faire un beau couvercle... à moins que je ne fasse un emplacement pour les canettes

    La question qu je me pose : Est-ce que je défonce le pourtour du trou pour supprimer le CP et alléger l'ensemble ???

    C'est clair que si je l'avais shapée complètement elle aurait été différente (rails, répartition du volume, épaisseur, carêne...) mais là n'est pas le sujet et le résultat devrait aller; du moins j'espère


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 27/04/10 22:00

    blacksail

    4586 message(s)
     Race/LD : Race LW Recycled project

    ma fois fallait y penser ! le projet est sympa. pour ton boitier, libre choix. tu devrais pas gagner gd chose qd meme.

    Pour les rails, tu pourras toujours les retoucher avec de la resine charger que tu ponceras.


    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 24/03/10 17:21

    HydroPhil

    1004 message(s)
     Race/LD : Race LW Recycled project

    Pas con la résine chargée pour donner plus d'angle aux rails sur l'arrière

    Pour le renfort de CP, je ne sais pas quelles sont ses dimensions mais il n'est pas à raz de strat et est recouvert par ce qui doit aussi être... de la résine chargée.  J'ai atteint sa limite sur l'arrière mais sur les côtés et devant il a encore de la marge pour être plus grand.  Je me tate à faire un sondage


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 24/03/10 17:39

    blacksail

    4586 message(s)
     Race/LD : Race LW Recycled project

    je te comprends


    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 24/03/10 18:16

    thermikboards

    1557 message(s)
     Race/LD : Race LW Recycled project

    hydro ...... tu est complètement allumé ......

        Le 24/03/10 19:18

    HydroPhil

    1004 message(s)
     Race/LD : Race LW Recycled project



    thermikboards a écrit
    hydro ...... tu est complètement allumé ......

    C'est pas toi qui avait customisé une cabrinha il-y-a quelques temps ?

    En parlant de customisation, j'avais dans sa jeunesse déjà repeint la planche en blanc, refait l'antidérapant avec de la polyester et du sucre en poudre, rebouché un trou sur la carêne fait par ma poignée de wish lors d'un transport sur le toit  et modifié l'emplacement des straps à l'arrière (passage de 2 straps alignés - 1 trop en avant et l'autre trop en arrière à 2 straps parallèles).  Ce n'est donc qu'une suite logique.

    Et toi qu'est-ce que tu deviens, on ne te voit plus trop trainer par ici.  Descendu des sommets ?


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 24/03/10 20:23

    thermikboards

    1557 message(s)
     Race/LD : Race LW Recycled project

    une quoi ? cabrinha ? meuuh non !!!

    sinon pas trop le temps de shaper à cause du nouveau taf , mais je vous réserve une grosse salve de production d'ici 1 mois 1/2 en gros ...

        Le 24/03/10 21:43

    HydroPhil

    1004 message(s)
     Race/LD : Race LW Recycled project

    Bon alors le projet a avancé depuis le 24 :

    • Ponçage complet de la board
    • Défonce du tail pour y intégrer une plaque d'airex
    • Défonce du rail de pied de mat pour supprimer tous les renforts
    • Comblement du tail à l'airex sous vide
    • Comblement du pied de mat à l'EPS sous vide
    • Grosse réflexion sur les emplacements d'inserts et ailerons
    • Récupération de quelques inserts de straps sur le tail découpé et autopsie de la strat
    • shape du nose pour quelque chose de + harmonieux
    • Défonce des emplacements d'inserts
    • coullage des inserts

    et ce matin :

    • strat à l'emplacement du rail de pdm avec stingers fibre verticaux
    • réhausse des cheminées de boitiers mini-tuttle

    Voilà ou j'en suis et c'est en ligne pour le 22/04

    Nav cet aprem et reprise demain...


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 11/04/10 12:40

    HydroPhil

    1004 message(s)
     Race/LD : Race LW Recycled project

    Alors bonne petite nav hier aprem (tour du banc que Pierrick et Hubert connaissent) et à l'instant 2 photos histoire de partager l'avancement avec vous :

    <strong>#rkb4_09_totemk.jpg</strong>

    Non, non, elle n'est pas en appui sur la porte. La preuve ailleurs :

    <strong>#rkb4_10_totemp.jpg</strong>

    Ce soir, strat du nose


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 12/04/10 19:03

    blacksail

    4586 message(s)
     Race/LD : Race LW Recycled project

    bien sympa dimanche ! 20 nds mais pas de vagues enfin 1m méditéranéen


    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 12/04/10 20:09

    bruno

    983 message(s)
     Race/LD : Race LW Recycled project


    blacksail a écrit
     20 nds mais pas de vagues enfin 1m méditéranéen
    C'est à dire? 5cm?



    Bon plus je suis ce post plus je râle d'avoir donné mes boards l'année dernière :(

    Quoique j'ai une magnifique Starboard dans le garage, mon ne verra peut être rien

        Le 12/04/10 21:01

    thermikboards

    1557 message(s)
     Race/LD : Race LW Recycled project

    AAAAAAAAAAAAAAAAAAAAAAAHHHHHHHHHHHH le banc ...............

    on peux toujours pas y naviguer ?????

        Le 12/04/10 21:03

    HydroPhil

    1004 message(s)
     Race/LD : Race LW Recycled project

    Toujours pas... mais quel bonheur

    En plus, il-y-a un projet de Parc Naturel Marin en cours


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 13/04/10 11:04

    thermikboards

    1557 message(s)
     Race/LD : Race LW Recycled project

    chui vert .....

        Le 13/04/10 16:45

    blacksail

    4586 message(s)
     Race/LD : Race LW Recycled project


    thermikboards a écrit
    chui vert .....
    Je voudrais bien voir ça


    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 13/04/10 18:22

    tinours

    1741 message(s)
     Race/LD : Race LW Recycled project

    a toi aussi tu veut te faire passer pour cetelem



       Le 13/04/10 18:35
